RC8A (セーフティモーション / セーフティモーションUL)

ここで記述しているロボットコントローラの仕様の定義は下記のとおりです。

• セーフティモーション仕様 : コントローラ型式の適合規格を示すコードが"NM"
• セーフティモーションUL仕様 : コントローラ型式の適合規格を示すコードが"UM"

コードの詳細については、"RC8シリーズロボットコントローラ説明書"の"コントローラ型式"に記載のある区分"G"を参照してください。

外形寸法

ロボットコントローラの外形寸法を下図に示します。

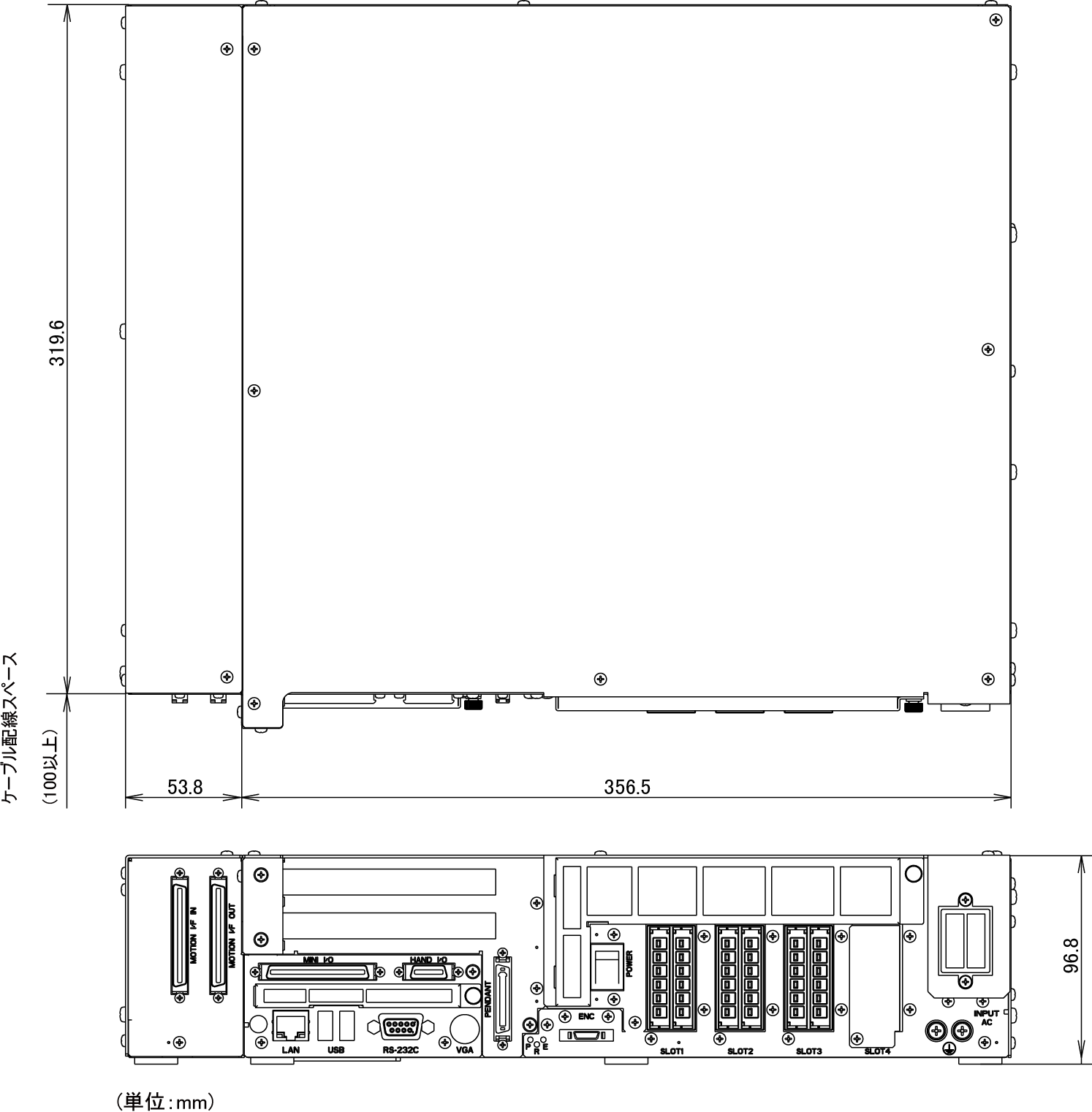

セーフティモーション仕様

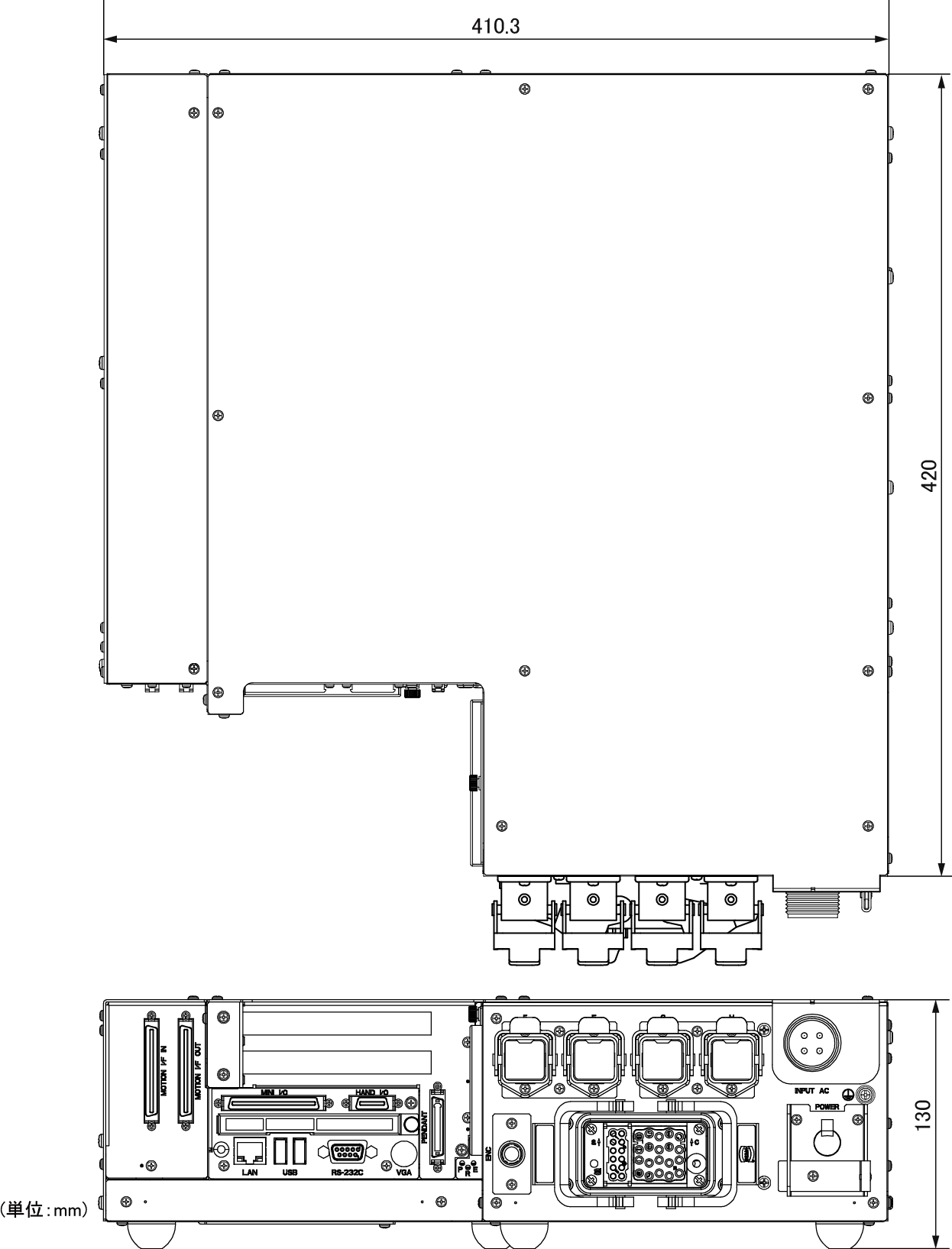

セーフティモーションUL仕様



ステーによる固定の場合

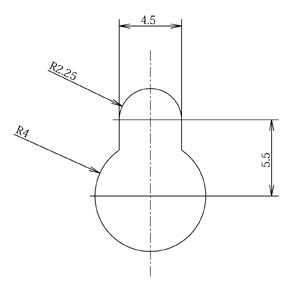

専用ステーを使って固定する場合の取付け方法を下図に示します。

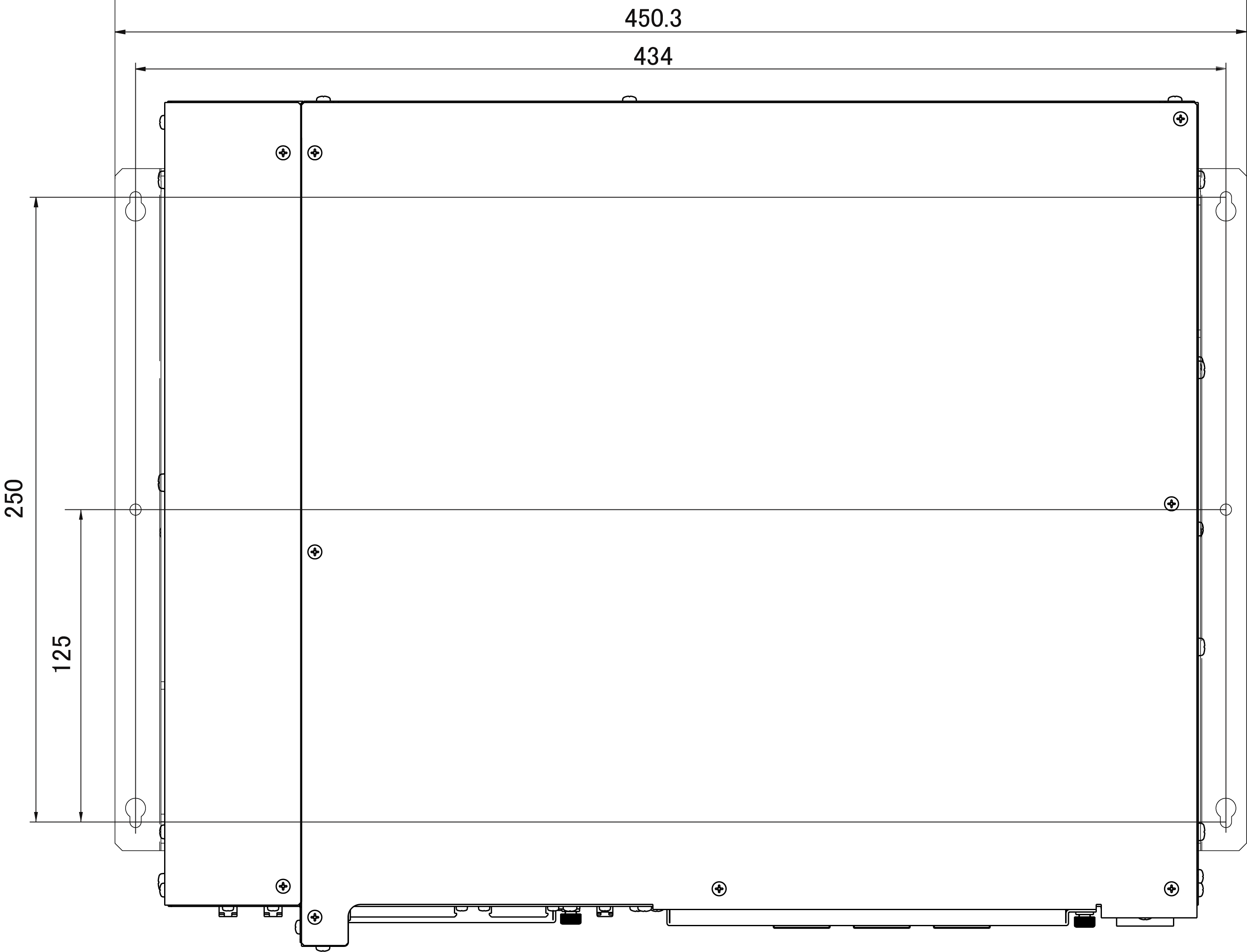

セーフティモーション仕様

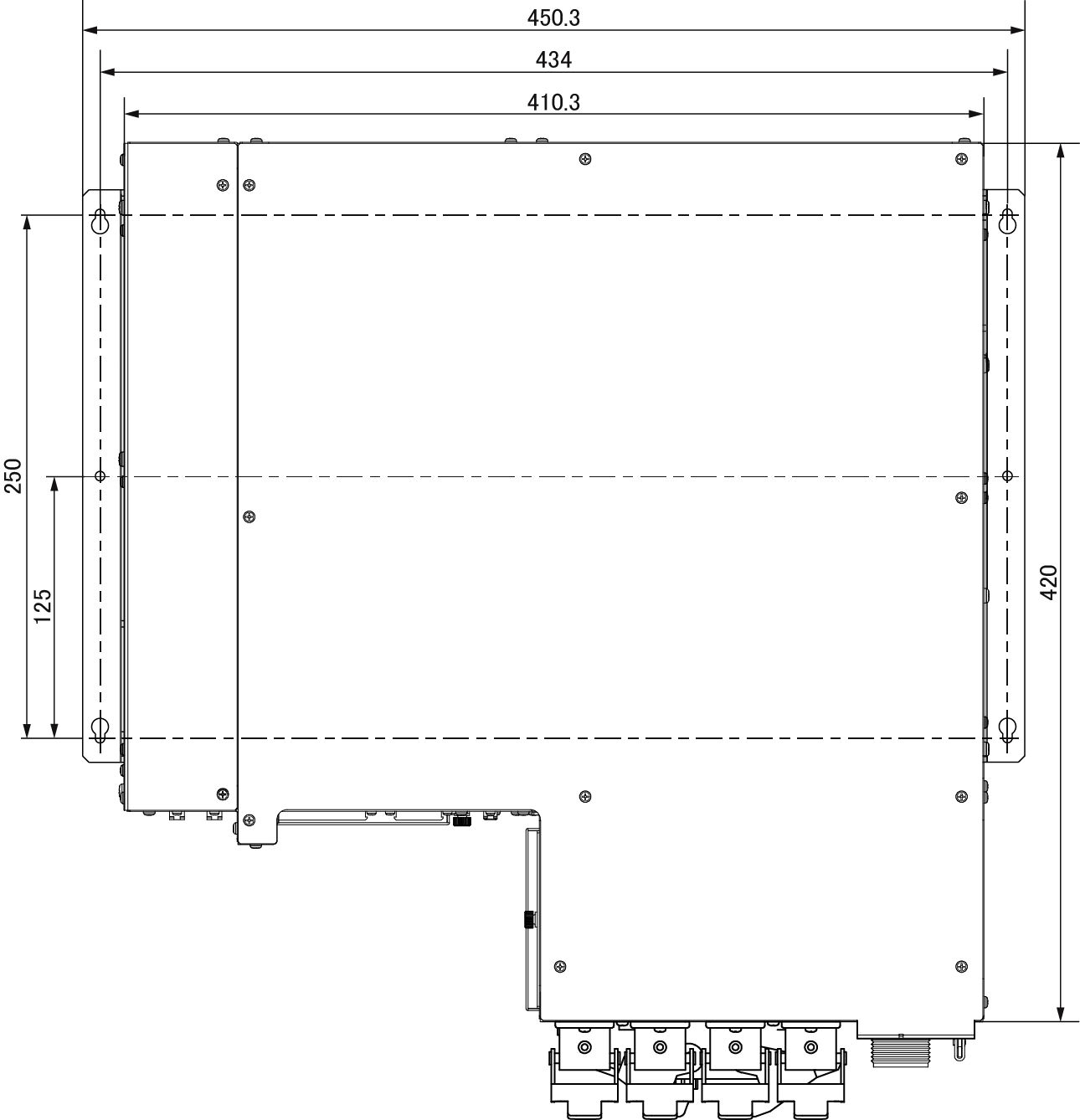

セーフティモーションUL仕様
