ID : 1113
RC8縦置き（セーフティI/Oレス）
標準仕様と異なるのは以下の点です。
お客様に用意していただく部材
| タイプ | Ａ | Ｂ |
|---|---|---|

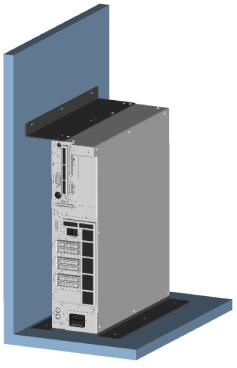

| 設置方向 | コントローラの底面側に壁がくる場合
|

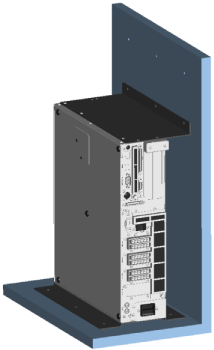

コントローラの上面側に壁がくる場合
|
| アングル | 縦置き用アングルA (PDF:16KB) | 縦置き用アングルB (PDF:16KB) |
| スタンド | 縦置き用スタンド（共通） (PDF:17KB) | |
| 設備固定用ボルト | M6×9本（共通） | |

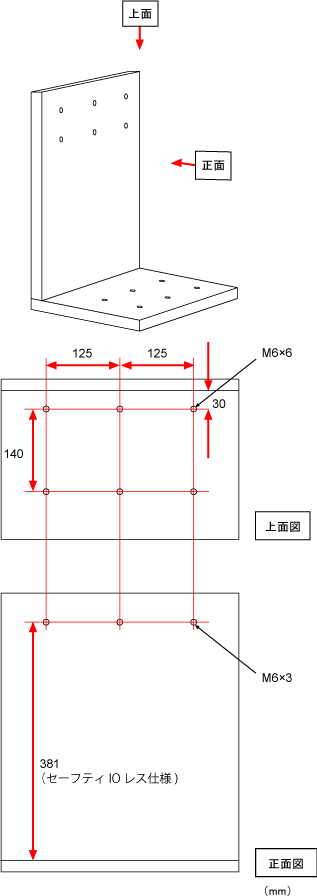

壁と床の取付け寸法
設置手順
1
下図の○部のねじを外します。
サイドパネルには大小2種類のねじが存在します。
大きい（M4）ねじのみを取外してください。
2
STEP2以降は標準仕様を参照してください。
