VM-6083、VM-60B1型の場合

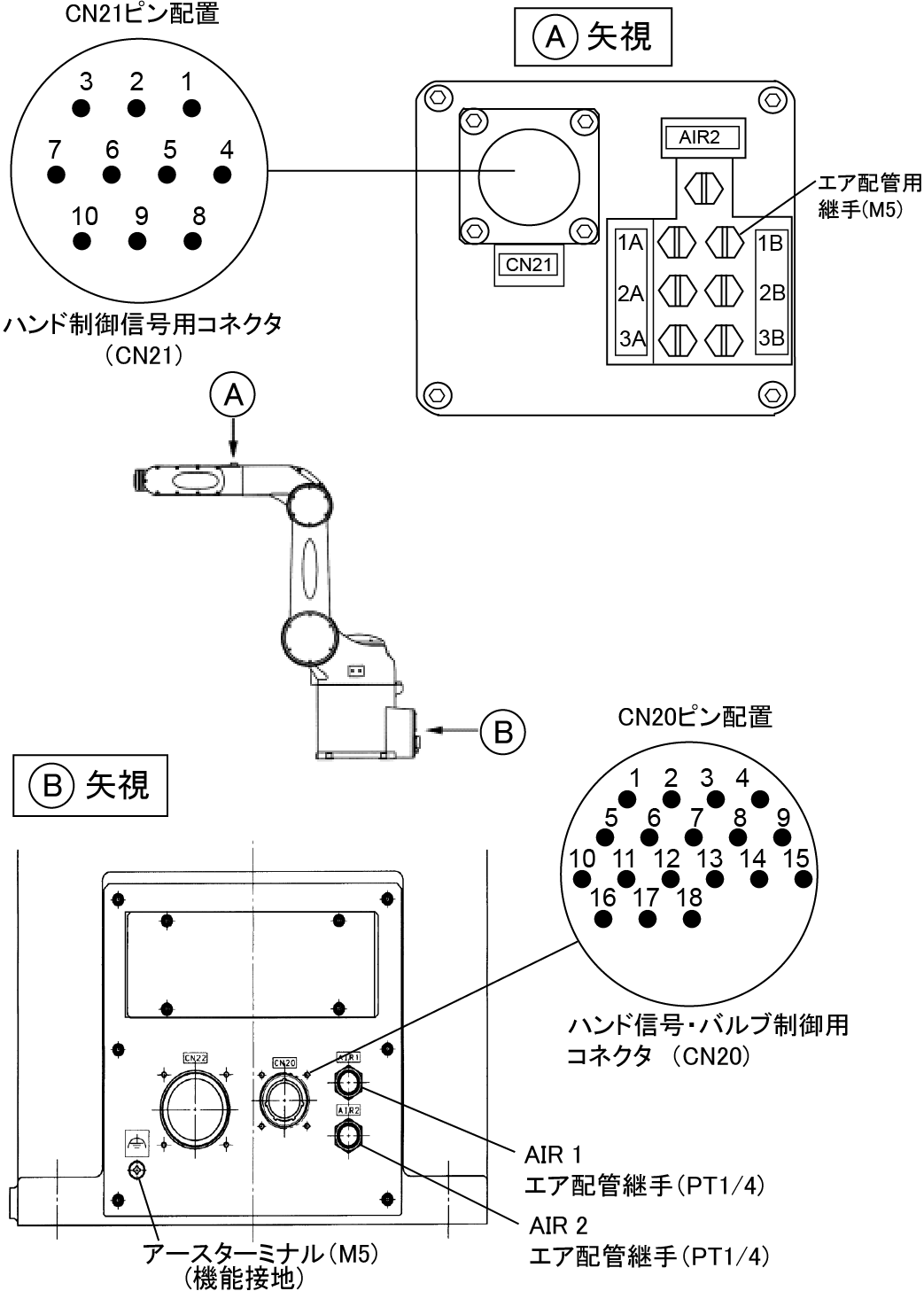

配置図

バルブ信号と給排状態

1A、1Bは配管継手記号を示します。

エア配管継手 バルブ信号
AIR 1 給気 排気 電磁弁 ソレノイド
A B
1A 1B 1 ON OFF
1B 1A 1 OFF ON
2A 2B 2 ON OFF
2B 2A 2 OFF ON
3A 3B 3 ON OFF
3B 3A 3 OFF ON
AIR 2 -

CN20のピン配置と名称

ピン
番号
信号名
NPNタイプI/O
(ソース入力・シンク出力) コントローラ
PNPタイプI/O
(シンク入力・ソース出力) コントローラ
12 +24V 0V
13 ソレノイド 1A (電磁弁1)
14 ソレノイド 1B (電磁弁1)
15 ソレノイド 2A (電磁弁2)
16 ソレノイド 2B (電磁弁2)
17 ソレノイド 3A (電磁弁3)
18 ソレノイド 3B (電磁弁3)

CN20とCN21のピン番号対応

CN21のピン番号1~10とCN20のピン番号1~10は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。

コネクタ

CN20、CN21には付属のコネクタセットをお使いください。

コネクタセット品番 品番 型式と品名 外観図
410889-003* 410877-017*
(CN20用)
SRCN6A25-24S (丸型コネクタ)
(日本航空電子工業製)
410877-018*
(CN21用)
JMLP1610M (L形プラグコネクタ)
(第一電子工業製)
