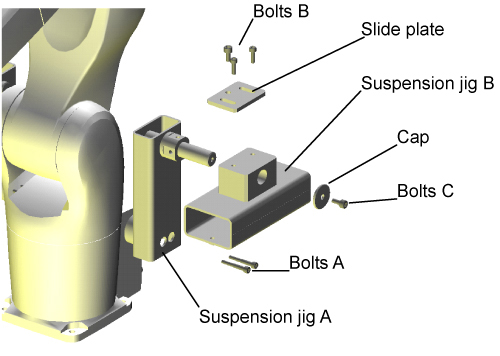

天吊り、壁掛け設置治具の例

Suspension jig A の図面 (PDF:193KB)

Suspension jig B の図面 (PDF:272KB)

( 注：持ち上げる設備にあったサイズで作成してください。)

Slide plate の図面 (PDF:449KB)

Cap の図面 (PDF:52KB)

Bolts A

六角穴付ボルト M8 x 55 (強度区分 : 12.9)

締め付けトルク: 20 +/- 4 Nm

Bolts B

六角穴付ボルト M10 x 20 (強度区分 : 12.9)

締め付けトルク: 70 +/- 14 Nm

Bolts C

六角穴付ボルト M10 x 20 (強度区分 : 12.9)

締め付けトルク: 36 +/- 14 Nm
