慣性モーメント計算式

ハンド・ツールのJ4、J5、J6回り慣性モーメントを求めるときには、計算式を参考にしてください。

計算例

複雑な形状の慣性モーメントを計算する場合は、できる限り簡単な部分に分割して計算します。

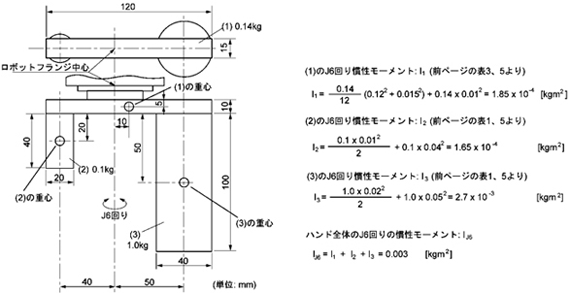

下図に示すような3部品(1)、(2)、(3)に分割して計算します。

J6回り慣性モーメント

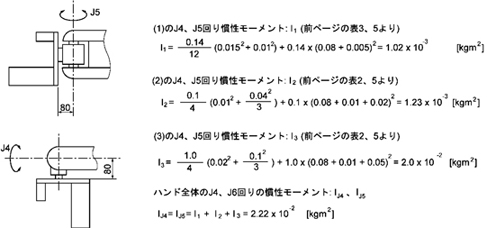

J4、J5回り慣性モーメント

下図のような場合、J4、J5回りの慣性モーメントは同じ計算で求めることができます。
