VISFILTER
（ステートメント）
画像にフィルタ処理を行ないます。
VISFILTER <ウィンドウ番号>，<X座標>，<Y座標>，<処理画面>，<格納画面>［，<モード>］
<ウィンドウ番号>
ウィンドウの番号を指定します。（0～511）
<X座標>
X座標を指定します。（0～511）
<Y座標>
Y座標を指定します。（0～479）
<処理画面>
格納メモリ番号を指定します。（0～3）
<格納画面>
フィルタ処理結果を格納する格納メモリ番号を指定します。(0～3)
<モード>

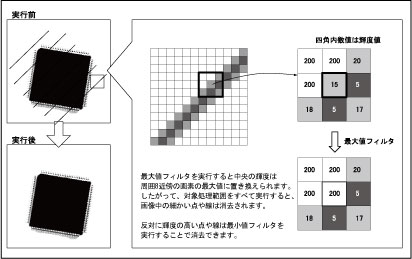

フィルタ処理（3ｘ3空間フィルタ）の種類を指定します。
0：最小値フィルタ
1：最大値フィルタ
省略時は 0を指定します。
-
処理画面と格納画面が同じ番号の場合エラーになります。
-
処理範囲をウィンドウで指定します。
-
指定したウィンドウの位置が画面をはみ出す場合、実行結果はエラーになります。
-
指定できるウィンドウの形状は矩形の角度0°のみです。その他のウィンドウの場合、エラーになります。
-
本命令はロボットコントローラではμVisionボード（オプション）が必要です。
|
VISSCREEN 1,0,1
|
'描画画面0番に即時描画します。
|
|
WINDMAKE R,1,100,100,0,2
|
'ウィンドウ1番を矩形ウィンドウに設定します。
|
|
CAMIN 1
|
'カメラ映像を格納メモリに取得します。
|
|
VISPLNOUT 1
|
'格納メモリ1番をモニタに表示します。
|
|
VISFILTER 1,100,100,0,1,0
|
'
|
|
VISFILTER 1,100,100,1,0,0
|
'
|
|
VISFILTER 1,100,100,0,1,0
|
'
|
|
VISFILTER 1,100,100,1,0,0
|
'
|
|
VISFILTER 1,100,100,0,1,0
|
'
|
|
WINDDISP 1
|
'ウィンドウを描画します。
|
|
|
|
|
|
|
|
|
|
|
|
|
